Perangkat - Perangkat Alat Proses

1. Casing

       Adalah Alat / perangkat berbentuk tabung yang digunakan untuk wadah / tempat perangkat - perangkat keras

  Bentuk Casing :
  - Desktop (horizontal)
  - Tower (vertikal)

  Jenis Casing :
  - Casing AT
  - Casing ATX

  Kabel Case Indikator yang terdapat pada Casing
  - Led HDD (lampu indikasi harddisk bila sedang membaca)
  - Led Power (lampu indikasi power bila sedang menyala dan tombol reset)
  - Speaker
  - Key lock
  - Dan sebagainya.

  Kabel Port USB yang terdapat pada Casing
  - VCC
  - Data o-
  - Data o+
  - Ground

2. Power Supply

       Adalah perangkat yang berfungsi menyalurkan arus listrik ke berbagai perangkat PC seperti :
  - Motherboard
  - Harddisk
  - Floppy Drive
  - CD ROM
  - DLL


Jenis Power Supply:

A. Power Supply jenis AT
        Power supply yang memiliki kabel power yang dihubungkan ke motherboard terpisah menjadi dua konektor power (P8 dan P9). Kabel yang berwarna hitam dari konektor P8 dan P9 harus bertemu di tengah jika disatukan.

        Pada power supply jenis AT ini, tombol ON/OFF dihubungkan langsung pada tombol casing. Untuk menghidupkan dan mematikan komputer, kita harus menekan tombol power yang ada pada bagian depan casing. Power supply jenis AT ini hanya digunakan sebatas pada era komputer pentium II. Pada era pentium III keatas atau hingga sekarang, sudah tidak ada komputer yang menggunakan Power supply jenis AT.

B. Power Supply jenis ATX

        Power Supply ATX (Advanced Technology Extended) adalah jenis power supply jenis terbaru dan paling banyak digunakan saat ini. Perbedaan yang mendasar pada PSU jenis AT dan ATX yaitu pada tombol powernya, jika power supply AT menggunakan Switch dan ATX menggunakan tombol untuk mengirikan sinyal ke motherboard seperti tombol power pada keyboard.


Jenis - Jenis Konektor PSU :
1. Konektor 20/24 pin ATX Motherboard
2. Konektor 4 pin peripheral power (untuk periferal seperti Hardisk, CD-ROM, Kipas)
3. Konektor 4/8 pin 12V (untuk motherboard server)
4. Konektor 6-pin PCIe  (untuk kartu grafis jenis PCIe)
5. Konektor floppy (untuk floppydisk drive)
6. Konektor SATA (untuk hardisk / optical drive berjenis sata)

3. Motherboard

        Adalah Perangkat terpenting di dalam PC yang dijadikan tempat untuk memasang berbagai perangkat seperti prosessor, RAM, VGA Card, Sound Card

Jenis Motherboard

4. Prosessor

       Adalah sebuah chip (mikroprosessor) yang merupakan otak dan pusat pengendali berbagai perangkat komputer, sehingga dapat bekerja satu sama lain

Jenis Prosessor :

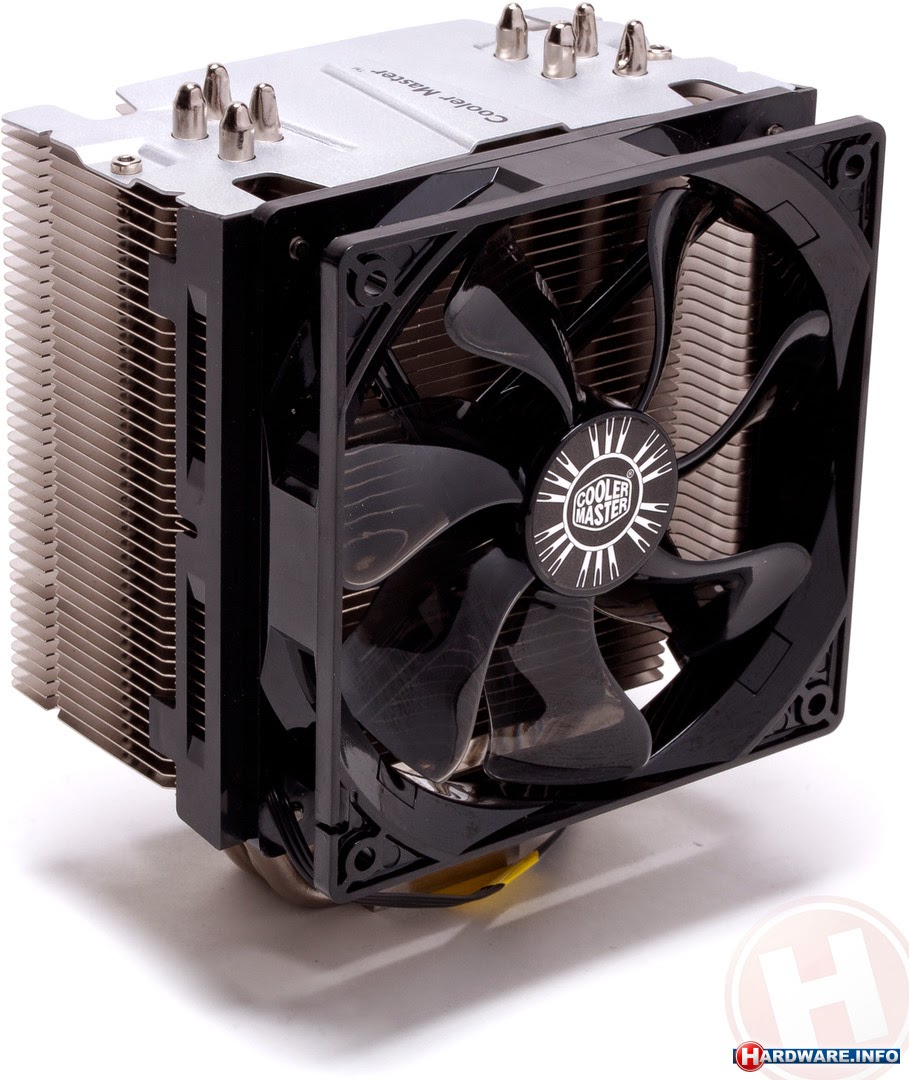

5. Heatsink

        Adalah perangkat yang berfungsi menyerap panas pada prosessor

6. Memori

        Adalah perangkat yang berfungsi mengolah data dan instruksi

  Jenis Memory :

  Read Only Memory (ROM)

  Random Access Memory (RAM)

  Flash Disk

  Hardisk

  Memory Cache

7. VGA Card

        Adalah perangkat yang berupa rangkaian elektronik berbentuk seperti kartu yang berfungsi mengolah kualitas gambar pada layar monitor
